SERVICES : DHCP / DNS ET HTTP



1-SERVICE DHCP 'Dynamic Host Configuration Protocol': En premier lieu, on configure un serveur DHCP. L’interface du serveur Fa0 est configurée selon la figure DHCP (1).

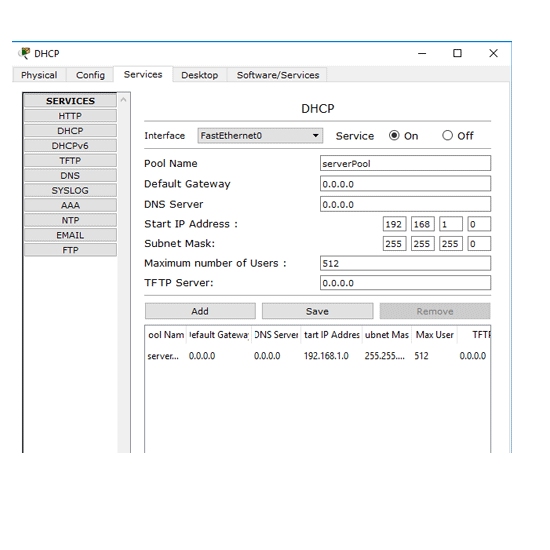

En suite on active le service DHCP qu'on trouve sous l'onglet 'Services' , voir la figure DHCP (2).

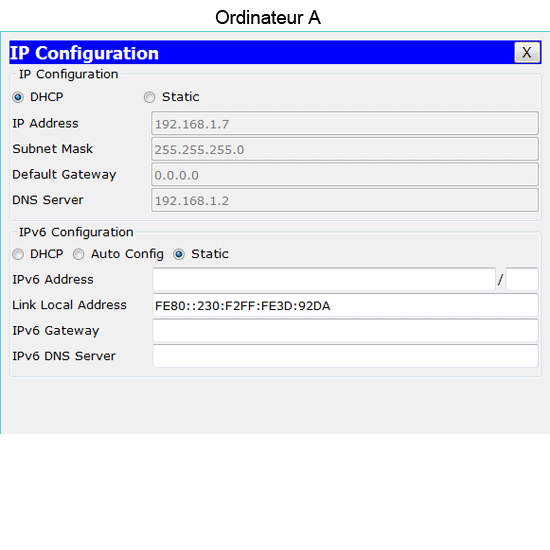

On confirme l'opération du service DHCP en vérifiant les adresses IP des cartes réseaux des ordinateurs. La figure ORDI. A nous montre que le serveur DHCP est actif et opérationnel.

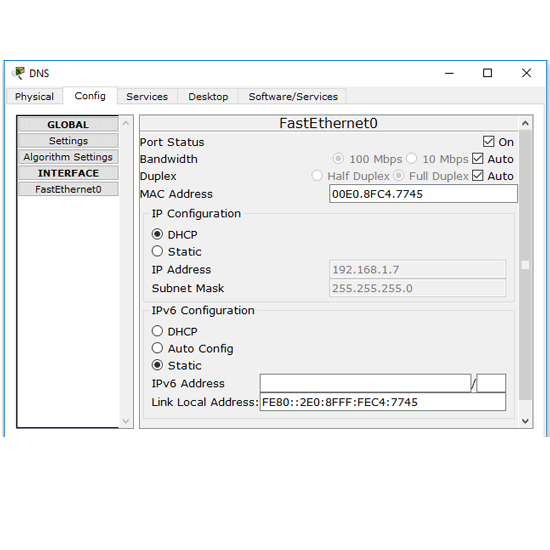

2-SERVICE DNS 'Domain Name System' : On configure le serveur DNS. Sous l’onglet 'Config', on sélectionne pour 'IP Configuration' : DHCP. Le serveur DNS obtient son adresse IP du serveur DHCP comme c’est indiqué par la figure DNS (1).

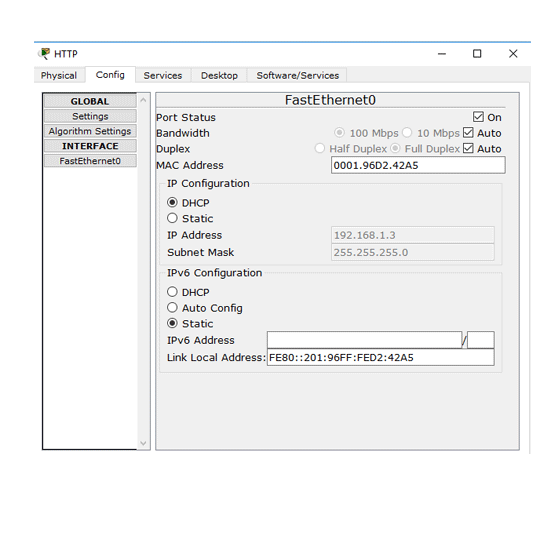

3-SERVICE HTTP 'HyperText Transfer Protocol' : Le serveur HTTP prend son adresse IP du serveur DHCP. Sous l’onglet 'Config / IP Configuration' on sélectionne DHCP au lieu de ‘Static’ tel que indiqué par la figure HTTP (1).

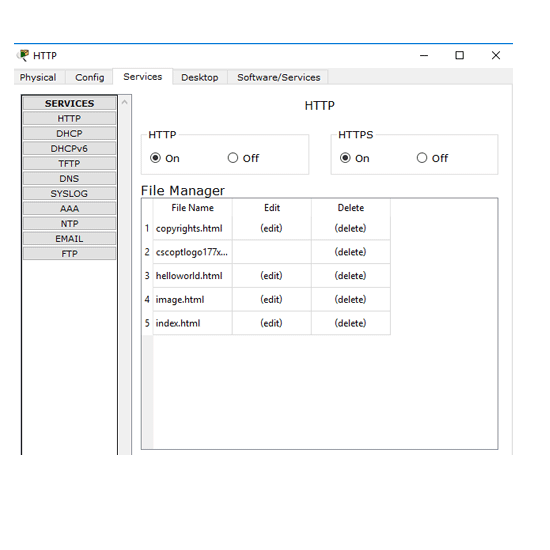

À l'étape suivante, il faut activer le service HTTP du serveur. Sous l'onglet 'Services' et dans la colonne à votre gauche on choisit 'HTTP On' tel que indiqué par la figure HTTP (2).

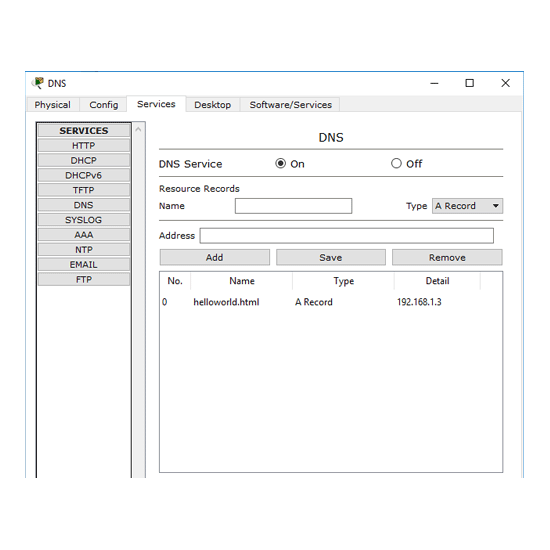

4-PAGE WEB : C'est la dernière étape dans l'activation des 3 services. On revient au serveur DNS et sous l’onglet 'Services' on active le service DNS de ce serveur. Sous 'Resource Records' on ajoute la page web helloworld.html ayant comme adresse IP celle de notre serveur HTTP. Cette étape est illustrée par la figure DNS (2).

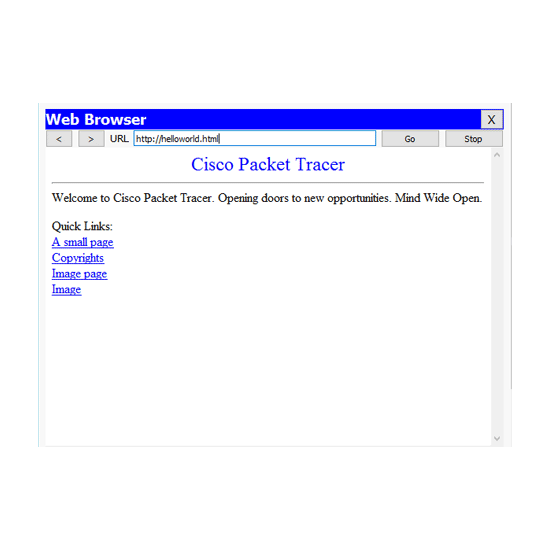

Pour tester l'opération de ces 3 services, on utilise un des terminaux pour ouvrir la page web helloworld.html. Cette dernière étape de vérification est démontrée par la figure TEST.
