Fonctionnement :
Le simulateur démarre avec les valeurs initiales suivantes:
- La porteuse avec une fréquence de 10 MHz et une amplitude de 2 V crête.
- Un pourcentage de modulation m = 0.5 ou 50%.
- Temporel: Une vue standard du signal avec possibilité de superposer l'envellope de l'onde sur le signal AM. Un curseur intégré varie le nombre de périodes (1 à 5) vues sur l'oscilloscope.
- X–Y: Cette représentation est basée sur la technique de Lissajous. Elle permet de mesurer le pourcentage de modulation m du signal.
- On mesure les valeurs de ΔY12 et ΔY34 à l'aide des curseurs Y1, Y2, Y3 et Y4 présents dans le mode X-Y,
- Les valeurs mesurées sont affichées dans la table de mesures avec ΔY12 = |Y2-Y1| et ΔY34 = |Y4-Y3|.
Les valeurs au démarrage nous donnent selon la table des mesures en mode X-Y : Y1 = 3.02V, Y2 = -3.02V, Y3 = 1.00V et Y4 = -1.00V donc m = 0.5.
Table des mesures
| T1 | T2 | ΔT | V1 | V2 | ΔV |
|---|---|---|---|---|---|
| -- | |||||

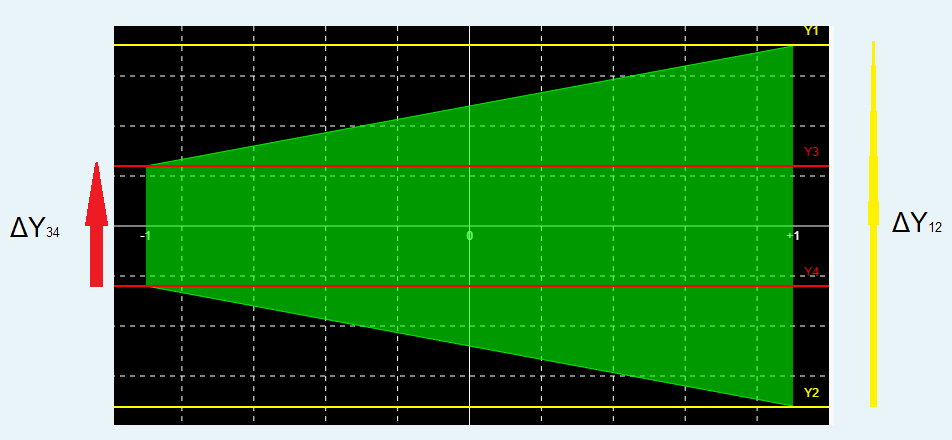

Les curseurs dans le domaine temporel sont T1 et T2 pour l'axe horizontal t; V1 et V2 pour l'axe vertical V. Les valeurs mesurées sont mises à jour dans la table des mesures dés qu'on les déplacent. On peut glisser les curseurs ,dans les deux modes; en utilisant la souris et les déplacer en utilisant les flêches du clavier →,←,↑ et ↓. Les curseurs en X-Y expliqués dans la section précédente nous permettent de mesurer la taille des côtés ou les deux bases du trapèze obtenu en X-Y. La figure ci-dessous nous montre la forme obtenue de l'onde AM en mode X-Y.
Paramètres du signal AM
Le simulateur nous permet de produire aussi une onde AM-DSB-SC ou 'AM-Double Side Band-Suppressed Carrier. Cette modulation est produite par un modulateur balancé tel que le MC1496 de 'On Semiconductor ou Onsemi'.

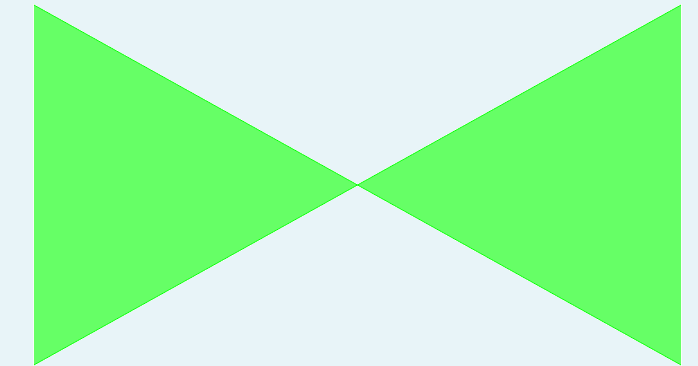

En X-Y cette modulation produit la forme de nœud papillon si la porteuse est complètement atténuée.
